Protótipo – Chaminé de ventilação natural

Projeto de um edifício ventilado por chaminés de ventilação natural

A EOLIOS Ingénierie foi contactada por um gabinete de arquitetura para estudar a ventilação natural de um futuro edifício. As instalações de escritórios deveriam ser ventiladas por meio de poços de vento. Neste tipo de ventilação natural, não é o efeito da corrente de ar térmica que prevalece, mas sim a ação do vento.

Neste estudo, a EOLIOS estudou vários tipos de chaminés e determinou qual delas oferecia o melhor fluxo de ar.

Projeto

Protótipo - Chaminé de ventilação natural

Ano

2024

Cliente

Localização

Rennes

Tipologia

Engenharia climática

Continua a navegar :

Os nossos outros projectos :

Últimas notícias :

Ficha técnica :

As nossas competências :

Ficha técnica :

Precisas de uma opinião especializada?

Os nossos engenheiros estão prontos a ouvir e a aceitar qualquer desafio.

Simulação numérica da ventilação natural através de um aerogerador

Apresentação geral do projeto

A Eolios realizou um estudo aprofundado de um futuro projeto de arquitetura que integra duas componentes principais: uma parte dedicada à habitação e outra aos estabelecimentos comerciais. A nossa atenção centra-se especificamente nesta segunda secção, uma vez que é o estabelecimento comercial que beneficiará de um sistema de ventilação natural.

Estudo climático

Para realizar este estudo de ventilação natural, efectuamos primeiro uma análise climática do futuro local, a fim de tornar as simulações tão realistas quanto possível. Para este projeto, a análise climática revelou que o vento sopra principalmente de sudoeste. Um segundo vento dominante vem de nordeste. Depois de identificar estes ventos dominantes, medimos a sua intensidade, ou seja, a velocidade média do vento nestas direcções, bem como as velocidades mínima e máxima para estudar os casos extremos.

Analyse climat du COOC (Centre Olivetti pour l'Observation et l'Analyse Climatique), présentant les données et les tendances climatiques, essentielles pour évaluer les impacts environnementaux et orienter les stratégies de développement durable.
Perfil de vento utilizado

Foi também efectuado um estudo das temperaturas em função da estação do ano, mas não é apresentado nesta secção. No resto deste artigo, apresentaremos os resultados para um vento sudoeste com uma velocidade de 6m/s, que, de acordo com este estudo climático, é o vento mais frequente.

Modelo 3D

Para estudar a ventilação natural de um edifício, é crucial ter em conta os edifícios vizinhos que actuam como máscaras aeraúlicas. Estas estruturas circundantes podem ter um impacto significativo no fluxo de ar em tornoe através do edifício em estudo. A presença de edifícios vizinhos pode criar zonas de pressão e turbulência variáveis que influenciam a direção e a velocidade do vento. Por conseguinte, a modelação exacta destes edifícios vizinhos é essencial para uma avaliação realista da ventilação natural.

Modelo 3D do edifício estudado

Através da modelação dos edifícios vizinhos, é possível simular os efeitos dos obstáculos nas correntes de ar. Isto inclui a determinação de zonas de sombra de vento, onde o fluxo de ar é reduzido ou perturbado, e de canais de vento, onde o fluxo é acelerado. Estes fenómenos podem afetar a qualidade do ar interior, o conforto térmico e a eficiência energética do edifício em estudo. Uma boa modelação ajuda a identificar as melhores posições para as aberturas de ventilação, tais como janelas e respiradouros, para otimizar o fornecimento de ar fresco e a remoção do ar viciado.

Dimensionamento

O dimensionamento correto das condutas de ventilação é essencial para uma ventilação eficaz. A Eolios oferece a sua experiência no dimensionamento e melhoria dos sistemas de ventilação natural. A simulação CFD é então utilizada para verificar o projeto. A vantagem do CFD reside na possibilidade de testar vários sistemas e configurações. É mais fácil modificar os sistemas de ventilação durante a fase de simulação do que quando eles já estão instalados.

Experimenta várias chaminés CFD

Foram efectuados estudos em várias chaminés:

  • Um com uma conduta retangular de 4 m de altura e uma tampa plana
  • Duas com uma conduta cilíndrica de 4 m de altura: uma com uma tampa semi-esférica fixa e outra rotativa .
  • E uma fachada de 4 m de altura com 2 orientações

O objetivo do estudo é determinar a forma mais adequada para o projeto, comparando os caudais extraídos pelas chaminés de acordo com as diferentes configurações. As superfícies de captação e a dimensão das chaminés são equivalentes para cada estudo, de modo a comparar apenas a eficiência da tiragem natural.

Velocidades do ar para as 4 configurações diferentes de chaminés
Quatro configurações de chaminés - Comparação

Os estudos mostram que a chaminé com capota rotativa é a que cria mais correntes de ar. O rendimento é cerca de duas vezes superior ao das chaminés de capota fixa, independentemente da origem do vento ou de qualquer perturbação dos edifícios circundantes. Além disso, o capô gira para ficar em condições óptimas, o quegarante uma melhor tiragem.

As chaminés montadas na fachada podem ser uma solução interessante, apesar de alguns constrangimentos. Dependendo da direção do vento e da orientação da chaminé, podem funcionar como entrada ou saída de ar, o que pode ser tanto uma vantagem como uma desvantagem.

Para efeitos do presente estudo, a fim de obter a melhor tiragem possível, a chaminé com capota rotativa é a escolha preferida.

Simulações e resultados

Esta secção apresenta os resultados das simulações CFD com condutas individuais e chaminés cilíndricas móveis. De facto, como mostram as primeiras simulações, este tipo de chaminé é o mais eficiente.

Os resultados da simulação apresentados abaixo são para um vento sudoeste de cerca de 6 m/s. Este é o vento predominante na área do projeto. Este é o vento predominante na área do projeto. É de notar que foram testadas outras direcções e velocidades do vento, mas não são apresentadas neste artigo.

As zonas vermelhas indicam quais as chaminés mais afectadas pelo vento sudoeste. As chaminés que não apresentam estas manchas vermelhas são menos afectadas por este vento devido à presença de outras chaminés a montante.

Ainda com o objetivo de comparar chaminés fixas e móveis, foram realizados dois estudos para cada um dos casos, que são apresentados a seguir.

Pressão da parede - Chaminés
Distribuição da velocidade nas condutas individuais de chaminés móveis - Estudo de pré-dimensionamento

À primeira vista, as velocidades nas condutas das chaminés móveis são mais elevadas do que nas condutas das chaminés fixas. Existe também uma diferença entre as condutas das chaminés fixas. No caso das chaminés fixas, a chaminé com a conduta mais longa (1º andar) tem um caudal de 0,7 Vol/h, muito abaixo dos 5 Vol/h esperados. Apenas a chaminé mais curta (5º andar) se aproxima do objetivo de 5 Vol/h, e este caudal aumenta à medida que se sobe.

O quadro seguinte resume os caudais por piso e por tipo de chaminé:

Comparação dos caudais de diferentes pilhas

Esta tabela mostra que a ventilação por chaminé fixa funciona, em média, 2 vezes menos do que a ventilação por chaminé móvel. Também é importante notar e lembrar que , no caso da chaminé fixa, o primeiro andar quase não é ventilado.

Neste estudo, os vãos de fachada estudados estão na posição superior e abrem uma vez a cada dois quadros, como pode ser visto na figura abaixo.

Plano de velocidade horizontal no edifício no 3º andar - Estudo de pré-dimensionamento

Verifica-se que a série de chaminés diretamente expostas ao vento (assinaladas a vermelho na figura acima) apresenta caudais muito superiores à média das outras chaminés. Para estas chaminés, o objetivo de 5 Vol/h é portanto atingido no caso móvel, mas não no caso fixo.

A partir destes primeiros resultados, podemos constatar que a ventilação natural funciona corretamente no caso da chaminé com campânula móvel.
Neste caso, as condutas foram corretamente dimensionadas para obter uma taxa de ventilação de 5 Vol/h.

Simulação da descarga nocturna com ventilação natural

Quantificação dos benefícios da ventilação natural através de chaminés

Na sequência de estudos sobre o desempenho de diferentes tipos de chaminés, foi efectuado um estudo para avaliar a descarga nocturna neste edifício graças à ventilação natural e a estas chaminés. A descarga nocturna corresponde ao processo de arrefecimento passivo que aproveita a descida das temperaturas exteriores durante a noite para evacuar o calor acumulado durante o dia. Este fenómeno baseia-se na circulação natural ou forçada do ar, permitindo reduzir as temperaturas interiores emelhorar o conforto térmico sem necessidade de ar condicionado mecânico.

Este estudo visa quantificara eficácia deste mecanismo em função das condições climáticas, das caraterísticas do edifício e dos fluxos de ar induzidos.

Condição de descarga nocturna

Para modelar uma descarga nocturna correspondente a um cenário realista, optámos por simular uma diferença de temperatura de 10°C entre o ar interior e o ar exterior. Mais especificamente, considerámos duas situações caraterísticas: uma temperatura exterior de 18°C e uma temperatura interior de 28°C.

Esta escolha baseia-se no pressuposto de que, durante os períodos de calor elevado, a acumulação térmica no interior do edifício conduz a um aumento da temperatura interior, enquanto a descida das temperaturas exteriores durante a noite inicia um fenómeno de arrefecimento passivo. Esta diferença de temperatura favorece a ventilação natural, criando um gradiente térmico que permite a circulação do ar através das chaminés e aberturas do edifício.

As condições de vento foram também determinadas com base no estudo climático efectuado anteriormente. Para este estudo, foi escolhido o vento maioritário no local.

Resultados dos estudos de descarga climática

Os resultados da descarga nocturna permitemidentificar facilmente as zonas corretamente ventiladas, onde a temperatura interior é relativamente próxima da temperatura exterior. Estas zonas beneficiam de uma mistura de ar eficiente, que promove o arrefecimento passivo do edifício.

Por outro lado, as zonas mal ventiladas também se destacam. Nestes espaços, a circulação do ar é mais limitada, resultando em temperaturas residuais elevadas, próximas dos 28°C. A identificação destas zonas é essencial para otimizar a estratégia de ventilação natural, ajustando as aberturas ou incorporando soluções para melhorar a renovação do ar e uniformizar a distribuição da temperatura.

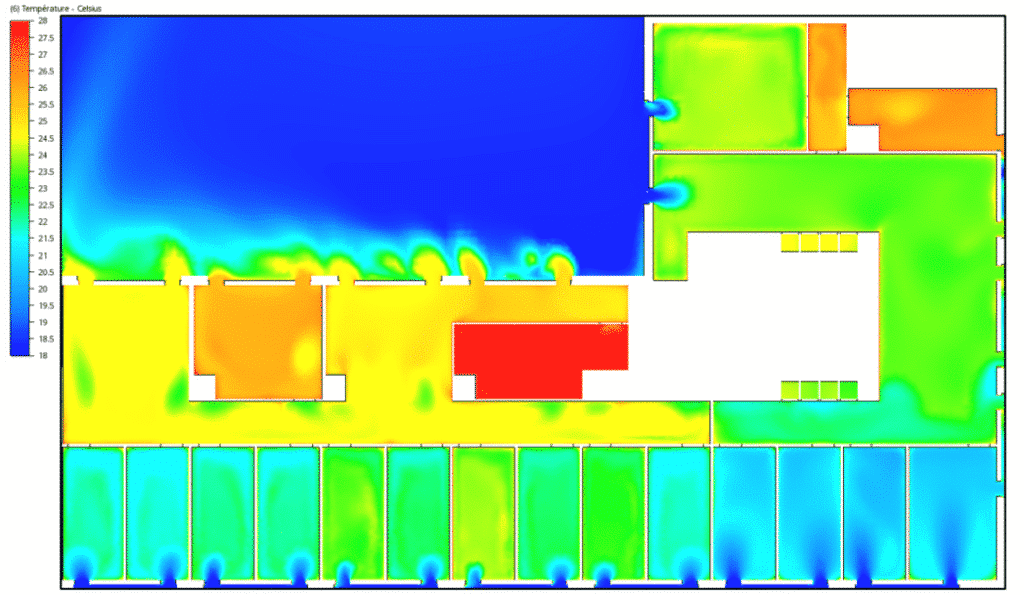

Illustration d'un prototype de cheminée de ventilation naturelle avec un plan de température. Cette image montre la conception d’un système de ventilation passive destiné à optimiser la circulation de l'air dans un bâtiment. Le plan de température met en évidence les différentes zones de température à travers la cheminée, illustrant comment la chaleur s'élève et disparait, créant ainsi un effet de tirage naturel. Les couleurs indiquent les variations de température, ce qui aide à identifier les zones de surchauffe et à évaluer l'efficacité de la ventilation. Cette étude vise à améliorer le confort thermique et à réduire la consommation d'énergie en exploitant les principes naturels de ventilation, contribuant ainsi à des constructions plus durables.
Mapa de temperatura de um andar do edifício - Descarga nocturna

Este estudoidentificou os pontos quentes do edifício e analisou o seu impacto no conforto térmico. Em geral, a descarga nocturna revelou-se eficaz na manutenção de temperaturas confortáveis na maior parte do edifício, promovendo um arrefecimento passivo ótimo.

No entanto, verifica-se que as zonas com pouco tráfego não beneficiam da descarga nocturna.

O estudo também desempenhou um papel fundamental paraajudar o nosso cliente aotimizar a ventilação natural. Graças aos resultados obtidos, pudemos elaborar uma lista de boas práticas para maximizar a ventilação natural e, consequentemente,melhorar o conforto noturno. Estas recomendações visam, nomeadamente, otimizar a gestão das aberturas, ajustar os caudais de ar e aproveitar ao máximo as diferenças de temperatura para aumentar aeficácia do arrefecimento passivo.

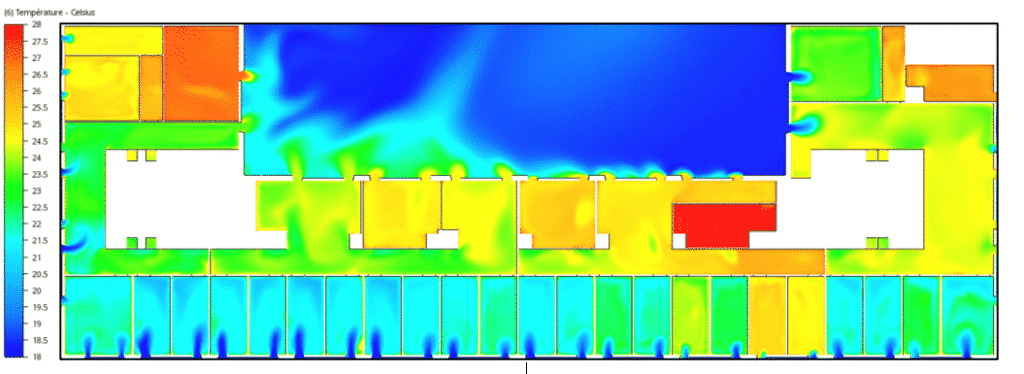

Illustration d'un prototype de cheminée de ventilation naturelle avec un plan de température. Cette image montre la conception d’un système de ventilation passive destiné à optimiser la circulation de l'air dans un bâtiment. Le plan de température met en évidence les différentes zones de température à travers la cheminée, illustrant comment la chaleur s'élève et disparait, créant ainsi un effet de tirage naturel. Les couleurs indiquent les variations de température, ce qui aide à identifier les zones de surchauffe et à évaluer l'efficacité de la ventilation. Cette étude vise à améliorer le confort thermique et à réduire la consommation d'énergie en exploitant les principes naturels de ventilation, contribuant ainsi à des constructions plus durables.
Plano de temperatura para o último andar do edifício - Descarga nocturna

Resumo em vídeo do estudo

Play Video
Resumo em vídeo do estudo
