Geradores Elétricos
A EOLIOS realiza simulações CFD para grupos geradores.
Intervimos em diferentes áreas de especialização no que diz respeito à conceção das instalações e à otimização dos geradores.
- Análise das perdas de carga
- Dimensionar a ventilação natural
- Estudo da difusão dos NOx
- Impacto das condições meteorológicas extremas
- Estudo de cenários de falhas críticas
- Identificação dos fluxos de ar de bypass e de recirculação
- Melhoria da distribuição do ar e da eficiência do arrefecimento
- Dimensionamento preciso da disposição da grelha
- Otimizar a colocação e o controlo dos sistemas de tratamento de ar
- Estudo sobre o acondicionamento em contentores
Continua a navegar :
As nossas últimas notícias :
Os nossos projectos :
As nossas áreas de especialização :
Precisas de uma opinião especializada?
Os nossos engenheiros estão prontos a ouvir e a aceitar qualquer desafio.
Que aplicações tem a simulação CFD para as instalações de grupos geradores?
Uma ventilação adaptada aos sistemas para diferentes utilizações

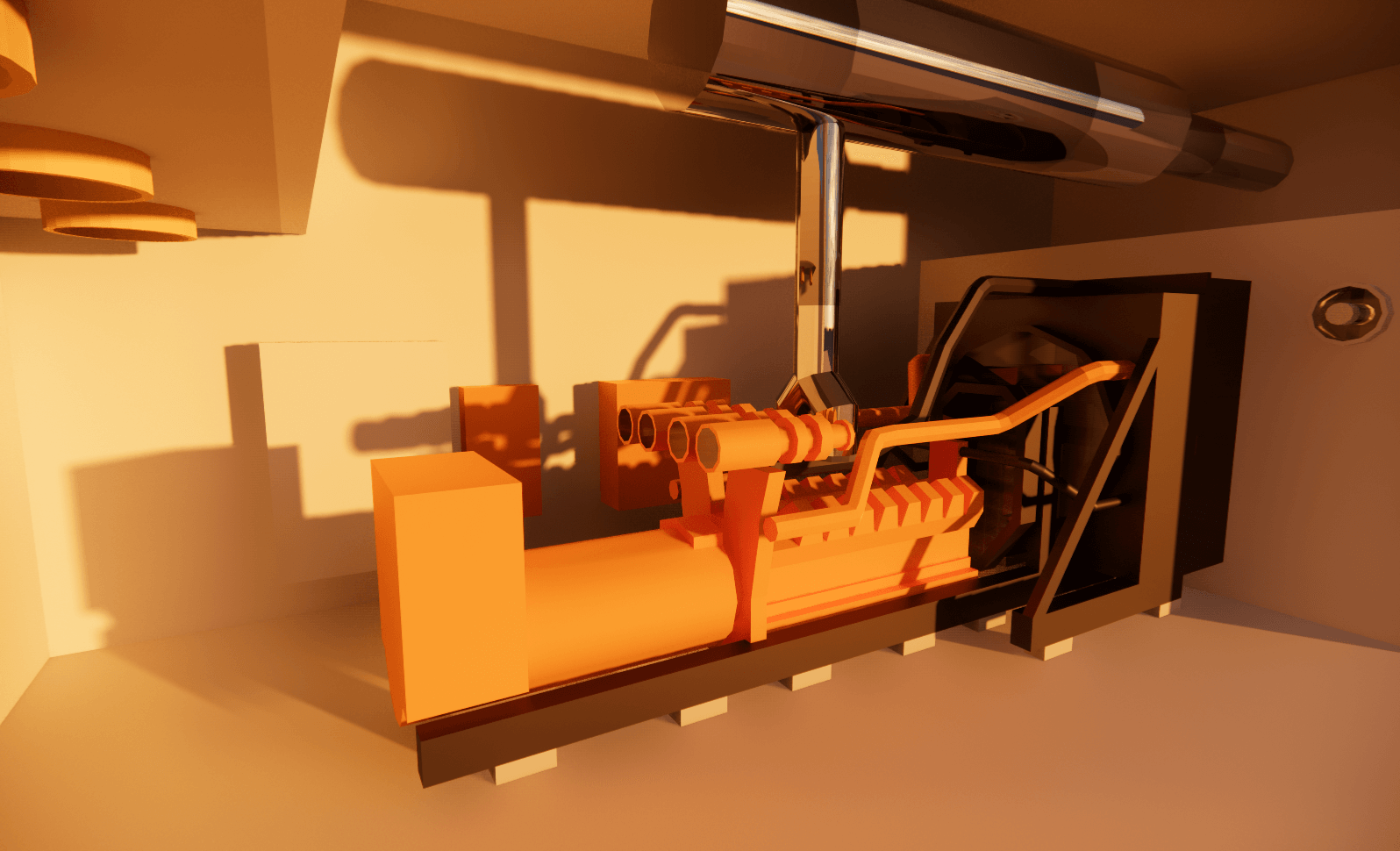

Os grupos geradores dissipam calor durante a produção de energia eléctrica e é necessário um espaço suficientemente ventilado para manter a temperatura dentro do limiar de funcionamento. O calor é removido do grupo gerador através da indução de um fluxo de ar através de um sistema de ventilação à volta do motor.
Por conseguinte, as salas de geradores necessitam de uma ventilação adequada. Estes motores a diesel ou a gás podem ser utilizados para impulsionar embarcações ou para gerar eletricidade e estão expostos a uma vasta gama de condições climáticas: desde os extremos frios do Ártico até ao calor dos trópicos. Por conseguinte, estes motores devem continuar a funcionar em todos os ambientes.
A ventilação destas salas de máquinas é de importância vital, pois permite:
- Fornecer o ar de combustão aos motores
- Fornecer ar fresco aos motores para extrair o calor indesejado
- Manter a temperatura do local dentro de um intervalo adequado para que o pessoal possa trabalhar na sala das máquinas e para que os componentes não sobreaqueçam.
Normalmente, o caudal de ar que atravessa a sala das máquinas é calculado com base na temperatura ambiente média e não tem em conta as condições climáticas extremas que possam estar associadas a essa sala.
Estudamos os sistemas de ventilação dos grupos geradores nas suas condições de instalação final
Apoiamos os fabricantes destes grupos electrogéneos, aconselhando-os sobre a quantidade de ar necessária para a combustão e sobre o caudal de ar necessário para ter em conta o arrefecimento do motor. Oferecemos assistência na ventilação geral destas salas de máquinas, no estudo do impacto das emissões nos sistemas próximos e no cálculo das quedas de pressão do sistema acústico.
Quais são as etapas de uma simulação CFD aplicada ao estudo de sistemas?
As simulações CFD permitem uma análise térmica das instalações técnicas que não pode ser facilmente realizada por via experimental.
Para criar um modelo informático, em primeiro lugar, a geometria do edifício é ligeiramente simplificada. Isto implica a eliminação de espaços e pequenas arestas que resultariam na criação de demasiados elementos finitos durante a geração da malha.
O modelo é depois utilizado para estabelecer perfis térmicos globais para determinados climas extremos. O objetivo principal é efetuar análises das entradas e saídas de ar. Estes são geralmente canalizados para direcionar o fluxo em torno das partes operacionais para melhorar a eficiência do motor do grupo gerador (Genset).
É assim possível comparar com precisão várias variantes eobter uma grande quantidade de informações: pressão, temperatura máxima de admissão, fluxo de ar, fluxo de poluentes…
Cálculo das perdas de carga através de simulação CFD e dimensionamento dos ventiladores dos grupos geradores
Efectuamos estudos de perda de pressão para deflectores acústicos e dimensionamento de ventiladores. Em função da velocidade do ar, as quedas de pressão tornam-se exponenciais. O motor diesel e o gerador são os vários elementos que perturbam o fluxo do ventilador.
As persianas e os defletores acústicos presentes junto ao escape e a montante constituem uma importante fonte de perda de carga para os ventiladores. Por outro lado, uma resistência menor ao fluxo provém dos conjuntos de baterias, dos depósitos de combustível, dos tubos de admissão e da chaminé de escape do motor.
Para além da ventilação no interior do local, é necessário ter em conta outra forma de ventilação: trata-se da ventilação provocada pelo vento no edifício. Isto deve-se à possibilidade de o vento soprar sobre o local onde se encontra o grupo gerador, o que pode provocar uma maior perda de carga e, sobretudo, fazer com que os gases de escape sobreaquecidos sejam recirculados para a entrada do motor.
As persianas e os defletores acústicos instalados junto ao escape e a montante são uma das principais fontes de perda de carga para os ventiladores. Por outro lado, uma resistência menor ao fluxo provém dos conjuntos de baterias, dos depósitos de combustível, dos tubos de admissão e do tubo de escape do motor.
Para além da ventilação no interior do local, é necessário ter em conta outra forma de ventilação: trata-se da ventilação provocada pelo vento no edifício. Isto deve-se à possibilidade de o vento soprar sobre o local onde se encontra o grupo gerador, o que pode provocar uma maior perda de carga e, sobretudo, fazer com que os gases de escape sobreaquecidos sejam recirculados para a entrada do motor.
Estudos CFD das perdas de carga – Sala dos geradores elétricos
Contaminação dos sistemas de climatização pelos gases de escape dos motores a diesel
Estamos a estudar a difusão dos NOx e de outros poluentes que podem prejudicar a qualidade do ar fresco nos escritórios
O gerador elétrico constitui uma das melhores formas de fazer face às falhas de energia. Trata-se, no entanto, de uma solução de dois gumes. É importante ter em conta que o motor deste equipamento emite substâncias poluentes para produzir eletricidade. Mais concretamente, trata-se de dióxido de carbono, enxofre e óxidos de azoto. Em geral, os geradores funcionam a gasolina, gás ou gasóleo. Por isso, podem poluir significativamente a atmosfera nas proximidades, sobretudo em caso de utilização intensiva durante uma falha de energia.
As nossas análises podem incluir o acompanhamento da dispersão dos gases de escape.
Estamos a estudar a dissipação de poluentes provenientes das emissões dos grupos geradores e a verificar se não existe recirculação direta nos meus sistemas de aspiração de ar higiénico (CTA) das instalações nas proximidades.
Estudos CFD das plumas de emissão num cenário extremo
