Auditoria do fluxo de ar em salas limpas
A importância das auditorias de caudal de ar em laboratórios e ambientes controlados
Garantir o desempenho de uma sala limpa envolve mais do que a simples instalação de ventilação: envolve também compreender como oar circula e afecta a limpeza das partículas e a segurança do processo. Uma auditoria aeráulica no local mede os fluxos de ar, as pressões e a qualidade do ar, para detetar riscos de contaminação, antecipar avarias e otimizar as instalações.
- Visualização dos fluxos de ar utilizando fumos neutros
- Medições anemométricas e térmicas no local
- Ensaios de contaminação e monitorização de partículas
- Controlo da qualidade do ar e eficiência dos filtros
- Verificação da coerência entre as medições e a simulação CFD
- Recomendações concretas para otimizar as instalações
A EOLIOS ajuda os laboratórios e os ambientes controlados a controlar os seus fluxos de ar, graças à sua experiência em mecânica dos fluidos e em auditorias de ar avançadas.
Objectivos de uma auditoria ao fluxo de ar numa sala limpa
Estuda os fluxos de ar e os riscos de contaminação
Aauditoria aeraúlica fornece uma visão completa e objetiva do desempenho de uma sala limpa, destacando áreas de estagnação, recirculação indesejável ou fluxos inconsistentes com o projeto. Esta informação não só ajuda a detetar pontos sensíveis de modo a reduzir o risco de contaminação, mas também a verificar a estabilidade dos gradientes de pressão entre áreas limpas e menos limpas e a identificar áreas de turbulência que perturbam os fluxos laminares.

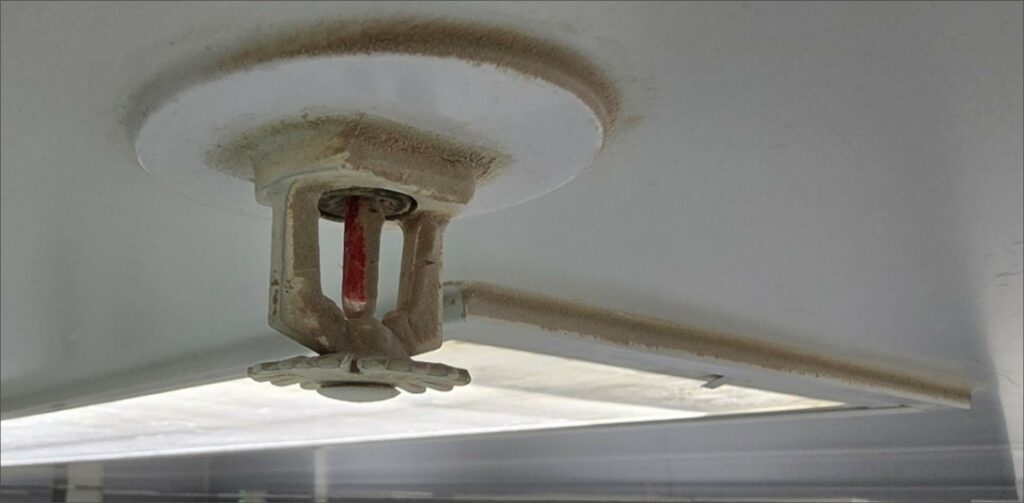

Acumulação de juntas num dispositivo de proteção contra incêndios
As medições no terreno são também utilizadas como referência para verificar a coerência com os modelos de simulação CFD e identificar áreas complexas que requerem uma atenção especial. Por fim, os dados recolhidos facilitam a tomada de decisões e o planeamento de acções corretivas, oferecendo um valor acrescentado concreto para o desempenho, a segurança e a fiabilidade da sala limpa.
Procedimento de auditoria de salas limpas
Abordagem geral de uma auditoria ao caudal de ar
Aauditoria aeraúlica combina uma inspeção visual rigorosa, medições precisas no local e testes de contaminação específicos para fornecer uma visão abrangente e fiável do comportamento real da sala limpa. Esta abordagem permite comparar o projeto teórico com as condições operacionais, identificar áreas de risco e compreender como o ar circula pelo espaço.
Ao analisar simultaneamente diferentes aspectos do funcionamento, a auditoria fornece informações objectivas e mensuráveis sobre o desempenho das instalações, a estabilidade dos fluxos e o controlo da limpeza do ar. Os dados recolhidos constituem uma base sólida para orientar as decisõesde otimização e garantir a segurança dos processos sensíveis.
Inspeção das instalações e avaliação do fluxo de ar
O equipamento, os ventiladores, os sistemas de exaustão, as portas, as comportas e os dispositivos de contenção são controlados para garantir o seu bom funcionamento e a sua estanquicidade. É dada especial atenção à continuidade dos fluxos laminares e às zonas de risco de contaminação cruzada.
Medições de ar e calor
Para obter uma visão global do comportamento do ar na sala limpa, são utilizadas máquinas de fumo que utilizamágua glicolada não tóxica. O fumo neutro é utilizado para visualizar as principais vias de fluxo, áreas de turbulência e recirculação. Esta abordagem proporciona uma compreensão imediata em grande escala e destaca áreas sensíveis onde o ar não está a fluir como esperado, formando a base para orientar medições detalhadas.
Auditoria do teste de fumos
Para completar esta visualização, são utilizados anemómetros de precisão para medir as velocidades e os fluxos de ar em vários pontos estratégicos da sala. Estas medições permitem quantificar o comportamento dos caudais, detetar as zonas de estagnação ou de recirculação e avaliar aeficácia dos sistemas de insuflação e de retorno do ar. Fornece um mapa preciso que completa aobservação macroscópica fornecida pelo fumo.
Por fim, a temperatura do ar e das superfícies é analisada através de câmaras térmicas e sondas de temperatura. Isto permite identificar gradientes térmicos que podem influenciar os fluxos e causar movimentos de ar inesperados. Esta informação é essencial para compreender como a variação da temperatura afecta a dispersão das partículas e a limpeza da sala, e serve de referência para validar ou aperfeiçoar os modelos de simulação.

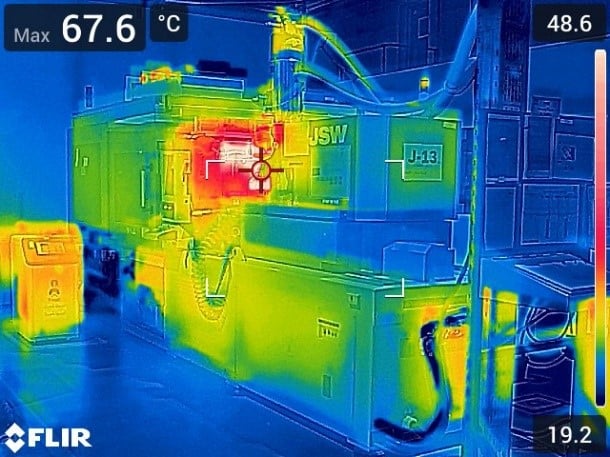

Fotografia tirada com uma câmara térmica durante uma auditoria
Ensaios de fumo e rastreio de partículas em salas limpas
Para verificar se os fluxos de ar e os sistemas de contenção estão a funcionar corretamente, podem ser realizados testes de rastreio de contaminação. As partículas ou o fumo neutro são gerados num ponto específico da sala, ou mesmo diretamente no interior de uma máquina, para observar a sua propagação. Este teste destaca as zonas onde os fluxos ou os dispositivos de contenção são insuficientes e confirma aeficácia dos sistemas. Permite detetar caminhos de propagação inesperados e fornece um feedback de campo inestimável para validar fluxos e modelos de simulação. Aauditoria permite associar a dinâmica dos fluxos à dispersão das partículas.

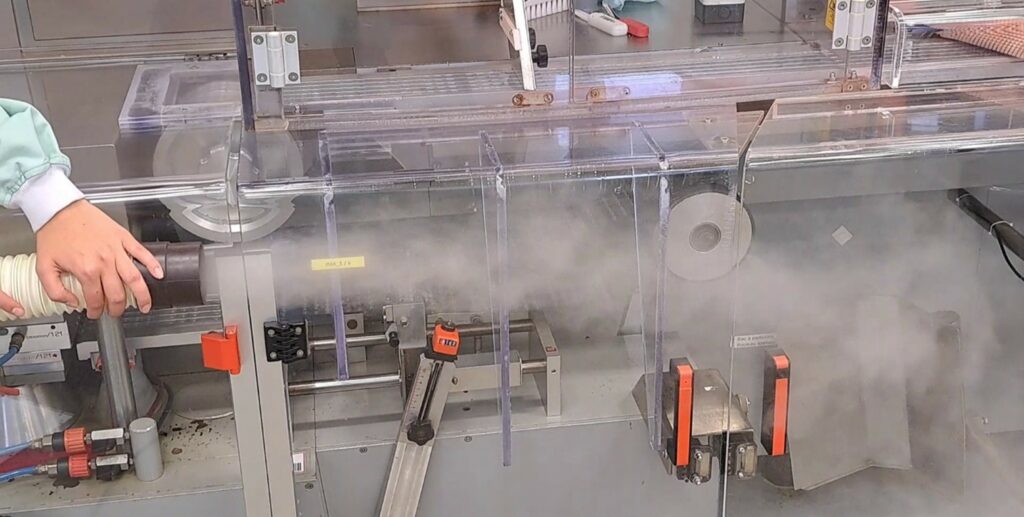

Teste de contaminação por fumo
Todos estes testes e medições são essenciais para :
- Verifica aeficácia dos sistemas de confinamento.
- Deteção de caminhos de propagação
- Estabelece as prioridades das medidas corretivas para limitar a contaminação.
- Fornecer feedback essencial no terreno para validar os fluxos e a conceção da sala limpa, bem como para aperfeiçoar quaisquer estudos de simulação CFD, se necessário.
Identificação de áreas críticas em salas limpas
Análise do fluxo de ar para controlo do fluxo e segurança do processo
Numa sala limpa, nem todas as áreas apresentam o mesmo risco para a limpeza do ar e a segurança do produto. Identificar e cartografar as zonas críticas é essencial para orientar as medidas e otimizar a eficácia dos sistemas aeroeléctricos. Durante a auditoria, estas zonas são estudadas utilizando tanto instrumentos (anemómetros, câmaras térmicas, contadores de partículas) como testes de visualização, tais como traçadores de fumos neutros ou de partículas.
- Espaços “mortos” ou insuficientemente ventilados
Certas zonas periféricas ou zonas atrás de obstáculos são mal varridas pelo ar e podem tornar-se pontos deacumulação de partículas. Estas zonas mortas representam um risco de contaminação silenciosa. A auditoria identifica estas zonas e propõe reajustamentos dos fluxos ou intervenções técnicas específicas (regulação dos difusores, reposicionamento do mobiliário).
- Zonas de convergência de fluxos
Quando vários fluxos de ar se encontram, pode ocorrer turbulência e recirculação, levando à estagnação ou à dispersão descontrolada de partículas. As auditorias visam estas áreas para avaliar a coerência dos fluxos e sugerir correcções, se necessário, como o reposicionamento dos difusores ou o ajuste dos bicos de ar.

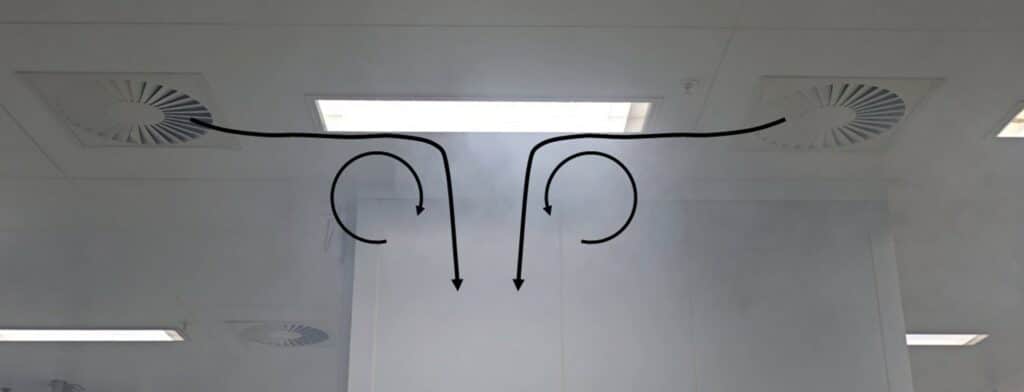

Zona de convergência de fluxos
- Postos de trabalho e superfícies sensíveis
As zonas onde decorrem operações críticas (produção, montagem, embalagem, análise) estão particularmente expostas. Qualquer fluxo turbulento, recirculação ou estagnação pode depositar partículas nos produtos ou equipamentos. A auditoria incide sobre a uniformidade do fluxo laminar nos postos de trabalho, as trajectórias do ar e a eventual presença de zonas de turbulência que possam comprometer a limpeza.
- Campânulas e isoladores
Estes dispositivos de confinamento local são concebidos para proteger o produto, o operador ou ambos. As auditorias verificam se os fluxos de entrada e saída seguem os caminhos planeados, se não há fugas de fumo ou de partículas e se o ar no interior da hotte ou do isolador é renovado corretamente. As zonas de junção entre a hotte e a sala são também pontos críticos a observar, uma vez que eventuais fugas podem contaminar os espaços adjacentes.
- Câmaras de compressão e zonas de transição
As câmaras de ar, as portas rápidas ou as zonas de passagem entre salas com diferentes níveis de limpeza representam um grande risco de contaminação cruzada. A abertura e o fecho das portas causam perturbações de pressão e podem introduzir partículas nas áreas limpas. As auditorias analisam estas transições para garantir que as diferenças de pressão e o funcionamento das portas mantêm o fluxo desejado.
- Zonas à volta de equipamento volumoso ou quente
Os equipamentos que geram calor ou ocupam um grande volume (ventiladores, fornos, linhas de produção, máquinas automatizadas) criam micro-turbulências e perturbam o fluxo laminar. A auditoria mede os caudais e as temperaturas em torno destes obstáculos para detetar quaisquer efeitos indesejáveis e recomendar ajustes ou proteção adicional.
- Pontos de trânsito intensivo
As coxias, os corredores e as zonas de passagem frequente do pessoal são zonas críticas, pois o movimento constante pode gerar perturbações aerodinâmicas e provocar a propagação de partículas. A auditoria permite-nos avaliar o impacto destas passagens e, se necessário, propor melhorias (câmaras de ar adicionais, barreiras, formação do pessoal).
Realiza a tua auditoria de ventilação com a EOLIOS
Uma auditoria à aeraúlica de salas limpas não se limita a assinalar discrepâncias: fornece uma compreensão aprofundada do modo como as suas instalações funcionam realmente, identifica pontos críticos e propõe acções corretivas concretas. Esta abordagem contribui diretamente para a fiabilidade dos seus processos e para a segurança dos seus ambientes sensíveis.
Os nossos especialistas deslocam-se ao local para efetuar medições precisas, analisar os seus fluxos e ajudá-lo aotimizar as suas salas limpas. Dependendo das tuas necessidades, a auditoria pode também ser completada por um estudo CFD, para simular diferentes cenários eantecipar o desempenho futuro das tuas instalações.
