Auditoria e diagnóstico de centros de dados
Apoiamos-te na otimização da tua infraestrutura através de auditorias específicas no terreno
- Testes de fumo para analisar os fluxos de ar e identificar fugas
- Estudos termográficos para detetar pontos quentes
- Cartografia das zonas de risco atmosférico e térmico
- Verifica a conformidade dos confinamentos (corredores quentes / corredores frios)
- Apoio à densificação de salas (avaliação da potencial carga de trabalho adicional de TI)
- Apoio à modelação numérica (CFD) para simular cenários de funcionamento
Os nossos projectos de centros de dados :
Precisas de uma opinião especializada?
Os nossos engenheiros estão prontos a ouvir e a aceitar qualquer desafio.
Caracterização aeráulica dos centros de dados através de ensaios de fumo
Visualiza trajectórias aéreas reais
Os centros de dados modernos dependem de um equilíbrio delicado entre a contenção, a pressurização e a gestão do fluxo de ar. Um desequilíbrio localizado pode originar áreas de excesso de pressão, misturas de ar quente e frio ou circuitos de recirculação que são invisíveis a olho nu.
Os testes de fumaça, realizados pelos engenheiros da EOLIOS, fornecem uma imagem concreta dos caminhos do ar nos datahalls. Realizados em condições reais de funcionamento e sem interrupção do serviço, estes testes fornecem observações qualitativas, essenciais para uma compreensão detalhada do comportamento do fluxo de ar nas salas.
A visualização em tempo real das trajectórias dos fumos permiteidentificar rapidamente os pontos de fuga ou as zonas sujeitas a recirculação de ar quente, que podem pôr em causa o desempenho do arrefecimento e a segurança do equipamento.
Exemplo de um teste de fumos
Estas observações qualitativas são depois correlacionadas com as medições quantitativas das temperaturas e dos caudais, obtidas por sensores e instrumentos de controlo. Esta dupla abordagem permite aos peritos da EOLIOS recomendar adaptações específicas, quer se trate da otimização da disposição das estantes, da adaptação dos caudais das unidades de ventilação ou do reposicionamento das divisórias de contenção.
Em última análise, o controlo do fluxo de ar através da utilização de testes de fumo faz parte de uma abordagem global de melhoria contínua, garantindo a eficiência energética do centro de dados e assegurando simultaneamente a disponibilidade e a durabilidade das infra-estruturas críticas de TI.
Identifica fugas e recirculações
Os ensaios de fumos são utilizados para :
- Identifica fugas em corredores confinados
- Identificar a subida de ar quente através de pisos falsos
- Detecta áreas com pouco movimento de ar
- Identifica recirculações entre armários adjacentes ou fenómenos de curto-circuito
Uma série de testes localizados, filmados e documentados, é utilizada paraestabelecer um mapa aeraúlico do local. Estes dados são depois introduzidos nos nossos modelos numéricos para maximizar a fiabilidade das simulações CFD.
Diagnóstico térmico de centros de dados através de termografia de infravermelhos
Deteção de anomalias térmicas invisíveis
Mesmo com um sistema de arrefecimento bem concebido, podem ocorrer desequilíbrios locais: sobrecarga ocasional, distribuição irregular do ar, obstruções ou falha do ventilador. Estas falhas, que são frequentemente invisíveis utilizando ferramentas de supervisão, podem ser detectadas utilizando a termografia de infravermelhos.
As leituras são efectuadas utilizando câmaras de infravermelhos de alta resolução, proporcionando uma visão precisa do comportamento térmico do equipamento e do seu ambiente imediato. Estas leituras são depois utilizadas para produzir um mapa preciso da distribuição térmica da carga nos datahalls.

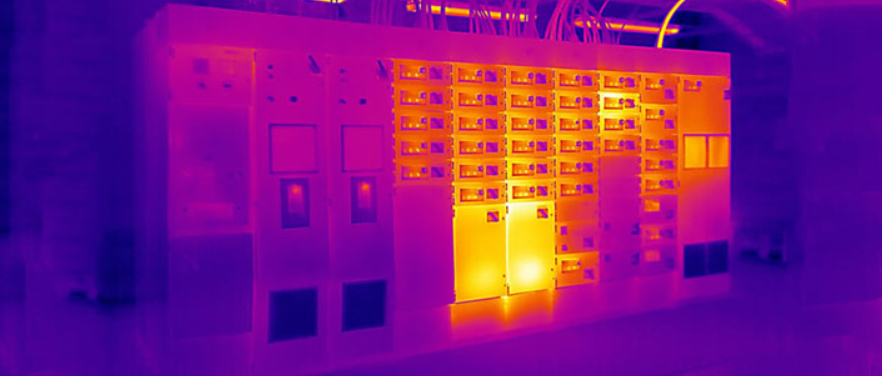

Exemplo de visualização com uma câmara térmica
Identificar os pontos quentes e as suas causas
A análise termográfica destaca pontos quentes na parte frontal e traseira das estantes, revelando desequilíbrios de arrefecimento. ETambém ajudam a identificar variações anormais de temperatura de um compartimento para outro, muitas vezes um sinal de má distribuição do fluxo de ar. PEstas leituras permitem igualmenteobservar emissões de calor localizadas na proximidade de equipamentos activos, susceptíveis de provocar um sobreaquecimento ocasional.
Por fim, oferecem a possibilidade deanalisar o comportamento térmico do sistema durante situações transitórias, como um aumento de carga ou a degradação da ventilação. EAo cruzar estas observações com os dados aeroeléctricos, é possívelestabelecer um diagnóstico completo da situação térmica do centro de dados.
Avalia o potencial para aumentar a carga de TI nos centros de dados
Mede o fluxo de ar e as margens térmicas disponíveis
As auditorias efectuadas pela EOLIOS têm como objetivo caraterizar a capacidade residual do sistema de refrigeração em caso de aumento futuro de carga. Esta análise baseia-se em leituras térmicas, medições de caudal e observação das condições reais de funcionamento.
Permite-lheantecipar as restrições que podem limitar a instalação de novo equipamento informático ou degradar o desempenho térmico global.
Antecipar os riscos e otimizar o desenvolvimento
Graças a esta avaliação, é possível :
- Identifica as áreas que podem acomodar novos racks ou servidores de alta densidade
- Verifica a capacidade dos corredores confinados para suportar um aumento de carga
- Simula o impacto de uma nova configuração nas temperaturas do ar de retorno
- Identifica as necessidades de otimização (ajustamento do fluxo, confinamento, redundância)
Esta abordagem contribui para o planeamento seguro da evolução do centro de dados, sem comprometer a continuidade do serviço ou o desvio de energia.
Auditoria de centros de dados - Apoio à simulação CFD
Calibra os modelos utilizando dados de campo fiáveis
As auditorias de ar e calor fornecem dados essenciais para a construção de modelos CFD altamente precisos. Ao incorporar medições reais (caudais, temperaturas, localização de fugas), as simulações tornam-se uma ferramenta fiável para a tomada de decisões.
Esta abordagem híbrida garante uma representação fiel do funcionamento aeroeléctrico do local, permitindo testar virtualmente diferentes configurações.
Modelo 3D de uma sala de dados
Simular, validar e planear melhorias
Os modelos CFD podem ser utilizados para validar a eficácia dos sistemas de contenção existentes, medindo a sua capacidade de canalizar corretamente os fluxos de ar. Também fornecem um quadro analítico para testar diferentes estratégias de arrefecimento, comparando o seu desempenho antes de qualquer implementação.
Ao mesmo tempo, estas ferramentas permitem simular situações transitórias, como paragens de equipamentos, fases de trabalho ou degradação do desempenho, para antecipar o seu impacto.
Com base nestas análises, podem ser feitas recomendações específicas para orientar a ação corretiva ou a manutenção preventiva. Os resultados das simulações são então apresentados sob a forma de mapas de calor, perfis de velocidade ou visualizações 3D, tornando-os intuitivos de interpretar e diretamente utilizáveis pelas equipas de operações e manutenção.
Visualizações 3D dos resultados CFD para um centro de dados
A EOLIOS ajuda-te a construir um centro de dados mais controlado
Na EOLIOS, a nossa missão não se limita à observação. Transformamos os resultados do terreno em verdadeiras alavancas de otimização. Cada auditoria que realizamos – seja de fluxo de ar, térmica ou estrutural – faz parte de uma abordagem global concebida para melhorar o desempenho, a segurança e a resiliência das suas infra-estruturas digitais.
Os nossos serviços combinam rigor metodológico, instrumentação de campo e experiência em simulação digital. Graças à modelação CFD, aos testes de fumo, à termografia por infravermelhos e à análise de contenção, podemos fornecer-lhe uma visão aprofundada do funcionamento real do seu centro de dados. Este diagnóstico preciso revela desequilíbrios invisíveis, identifica áreas críticas e avalia a margem de manobra disponível para o aumento de escala ou actualizações técnicas.
Quando recorre à EOLIOS, pode contar com uma equipa multidisciplinar que trabalha em conjunto com operadores, gestores de infra-estruturas e gabinetes de projeto para assegurar e garantir o funcionamento a longo prazo dos seus ambientes críticos.
Contacta-nos para um diagnóstico personalizado do teu centro de dados.
