Modelação do conforto para otimizar os sistemas de gestão climática para coberturas e átrios de vidro
A EOLIOS é especialista em modelação termo-aerodinâmica de átrios, halls e espaços em altura.
- Análise da radiação solar e do ganho de calor
- Modelação 3D CFD de fluxos de ar em espaços interiores
- Avaliação do conforto de acordo com PMV e PPD
- Identificação de zonas quentes e de estagnação do ar
- Fornecimento de ar e mistura optimizados
- Integração de cenários climáticos reais para o local
- Análise do potencial de ventilação natural
- Ajuda no dimensionamento e regulação do AVAC
- Validação das escolhas arquitectónicas e das fachadas de vidro
A EOLIOS é especialista em conforto em grandes áreas envidraçadas. As nossas simulações CFD revelam as zonas de desconforto e optimizam a conceção para um clima interior controlado e de alto rendimento.
Compreender os desafios do conforto em grandes espaços
Espaços de elevado valor arquitetónico mas termicamente complexos
Átrios, salas de receção e espaços em altura desempenham um papel central na arquitetura contemporânea. São as vitrinas dos edifícios terciários, culturais e comerciais, que se distinguem pelos seus volumes generosos, pelas suas paredes generosamente envidraçadas e pela sua ligação direta com o exterior. Esta transparência, fonte de luz e de qualidade espacial, está também a tornar-se um constrangimento técnico importante. Os ganhos solares, a estratificação das massas de ar e a inércia térmica das estruturas modificam constantemente o equilíbrio do conforto interior.
Imagem de um átrio
Nestes volumes abertos, o controlo do clima interior baseia-se num diálogo subtil entre o design arquitetónico e a física do fluxo. O ar quente tende naturalmente a acumular-se no topo, enquanto as paredes envidraçadas absorvem e libertam a radiação solar em ciclos rápidos. Estes efeitos, amplificados pela altura e pela variabilidade da ocupação, criam gradientes de temperatura que são difíceis de compensar através de uma simples abordagem regulamentar ou estática.
Os fenómenos dominantes: radiação, estratificação e inércia
O conforto térmico numa grande sala depende de uma combinação de fenómenos físicos interdependentes.
A radiação solar é a principal fonte de energia incidente. Passa através dos vidros, é transformada em calor quando entra em contacto com as superfícies interiores e depois irradia de volta para os ocupantes.
A estratificação térmica manifesta-se pela sobreposição de camadas de ar a diferentes temperaturas: o ar mais quente sobe, enquanto o ar mais denso e frio permanece no fundo, resultando por vezes em diferenças de vários graus entre o solo e a copa das árvores.
Por último, ainércia térmica dos materiais influencia a capacidade de resposta do edifício: paredes ou pavimentos sólidos com uma elevada capacidade térmica absorvem as variações, mas podem também libertar o calor acumulado ao fim do dia, prolongando os episódios de desconforto.
A compreensão destes fenómenos exige uma abordagem dinâmica, capaz de reproduzir as trocas recíprocas entre convecção, condução e radiação. É precisamente esta interação complexa que o EOLIOS procura modelar para prever o comportamento real do edifício ao longo do tempo.
Objectivos de conforto e de desempenho energético
Garantir o conforto num espaço de um arranha-céus não é apenas uma questão de manter uma temperatura média. Trata-se de criar um ambiente homogéneo e estável, onde as velocidades do ar, as temperaturas radiantes e os gradientes verticais permanecem dentro de intervalos aceitáveis para a maioria dos ocupantes. Nestes volumes atípicos, o equilíbrio entre o conforto e o desempenho energético é muitas vezes frágil: uma mistura de ar excessiva pode alterar a sensação de bem-estar, enquanto o sub-dimensionamento do fornecimento de ar ou do sistema de arrefecimento pode levar a áreas localizadas de sobreaquecimento.
O desafio é, portanto, duplo: garantir a qualidade percebida do clima interior e, ao mesmo tempo, controlar o consumo de energia dos sistemas. Para atingir este equilíbrio, é necessária uma compreensão detalhada dos fenómenos físicos, uma abordagem acoplada à termodinâmica e à aerodinâmica, e a utilização de ferramentas de simulação capazes de reproduzir a realidade tridimensional do conforto. É neste contexto que a EOLIOS aplica a sua experiência, integrando a análise digital do comportamento climático de grandes volumes, desde a fase de projeto.
A abordagem EOLIOS: modelação do clima interior
Simulação CFD, uma ferramenta de análise multifísica
Dada a complexidade dos fenómenos que se desenvolvem num átrio ou num hall de um arranha-céus, a simulação digital é atualmente a ferramenta mais eficaz para compreender e controlar o conforto interior. O EOLIOS utiliza a Dinâmica dos Fluidos Computacional (CFD ) para reproduzir com precisão as interações entre o ar, as superfícies, o calor e a radiação.
Estes modelos tridimensionais resolvem simultaneamente as equações de conservação da massa, do momento e da energia, fornecendo uma imagem completa do comportamento termo-aerodinâmico do volume.
Esta abordagem multifísica permite analisar não só as velocidades e pressões do ar, mas também a transferência de calor por convecção e radiação. Permite uma visão dinâmica do funcionamento do edifício, destacando as zonas de estagnação, os fenómenos de estratificação e os desequilíbrios de temperatura entre as diferentes camadas de ar.
Graças à precisão dos modelos desenvolvidos, EOLIOS é capaz de reproduzir as condições reais de conforto vividas e de deduzir alavancas concretas de otimização para o controlo, o fornecimento ou a distribuição do ar.
Ter em conta a radiação solar e os cenários climáticos
O ganho solar é a principal fonte de desequilíbrio térmico em áreas envidraçadas. A sua intensidade, direção e duração variam de acordo com a estação do ano, a hora do dia e a transparência dos vidros.
Para reproduzir fielmente estas condições, a EOLIOS integra nos seus modelos CFD dados meteorológicos reais, bem como a posição do sol no local em estudo. Esta abordagem permite simular a radiação direta, difusa e reflectida, tendo em conta o fator solar dos vidros, o sombreamento das fachadas vizinhas e o comportamento espetral dos materiais.
O acoplamento entre a radiação e a convecção permite-nos calcular a temperatura radiante média, um parâmetro essencial para avaliar a sensação térmica. As zonas muito expostas sob telhados de vidro ou perto de fachadas podem assim ser identificadas e analisadas com precisão.
São efectuadas simulações para diferentes cenários extremos – verão quente, inverno frio, meia estação – para garantir que os sistemas de abastecimento e de arrefecimento proporcionam conforto em todas as condições de utilização, mesmo as mais desfavoráveis.
Esta metodologia confere aos estudos EOLIOS um forte valor preditivo: permite-nos avaliar o comportamento do edifício no seu clima real, e não numa hipótese teórica fixa.
Avaliação do conforto utilizando os índices PMV e PPD
Para além das temperaturas ou das velocidades do ar, a perceção do conforto baseia-se numa combinação de factores físicos e fisiológicos. Para objetivar esta perceção, o EOLIOS utiliza os indicadores normalizados PMV (Predicted Mean Vote) e PPD (Predicted Percentage of Dissatisfied), definidos pela norma ISO 7730.

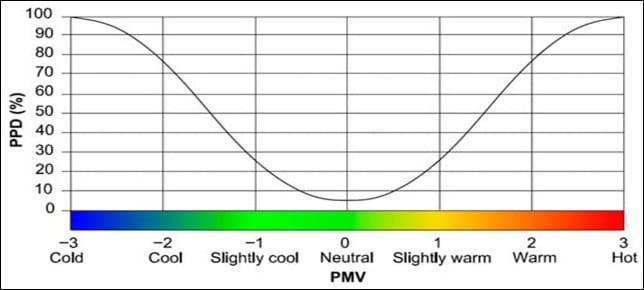

O PMV quantifica a sensação térmica média de um grupo de ocupantes numa escala de -3 a +3, variando de frio intenso a calor excessivo. O
Ao integrar estes critérios nos seus cálculos CFD, o EOLIOS avalia não só as condições físicas, mas também o seu impacto na experiência humana. Esta abordagem, que se centra na experiência dos ocupantes, permite identificar com precisão as zonas de desconforto localizadas e ajustar a conceção dos sistemas para se aproximarem do conforto neutro (PMV ≈ 0, PPD < 10%).
Estas análises tornam-se assim uma ajuda à conceção e à regulamentação, garantindo que as escolhas técnicas efectuadas reflectem efetivamente os objectivos de conforto e de eficiência energética.
Do diagnóstico à estratégia climática
Identificar as alavancas de ação em matéria de distribuição e temperatura
A análise CFD não se limita a descrever os fluxos de ar: revela os mecanismos precisos que estão na origem dos desequilíbrios térmicos. Ao visualizar a distribuição das velocidades, temperaturas e gradientes verticais, o EOLIOS identifica zonas de recirculação, volumes mal misturados ou pontos quentes ligados a ganhos solares localizados.
Com base nestas observações, torna-se possível formular estratégias de ação orientadas, quer se trate de ajustar a posição de um respiradouro, de modificar um ângulo de difusão ou de rever a sequência de regulação. Estas optimizações, muitas vezes mínimas em termos materiais, podem transformar profundamente a qualidade do conforto nas zonas ocupadas.
Nos edifícios altos, o controlo da circulação do ar desempenha um papel central. É necessário encontrar um equilíbrio subtil entre velocidade e homogeneidade: um fluxo demasiado rápido gera uma sensação de desconforto, enquanto que um fluxo demasiado lento favorece a estratificação térmica. Os estudos efectuados pela EOLIOS permitem quantificar estes efeitos e deduzir as regulações mais adequadas para cada configuração.
Integração da dinâmica solar e da regulação energética
Os ganhos solares são uma variável chave no comportamento térmico de grandes áreas envidraçadas. A sua intensidade e distribuição variam de acordo com a estação do ano, a hora do dia e a geometria das fachadas, influenciando diretamente a temperatura radiante média e o modo como os ocupantes se sentem.
Nas suas simulações, o EOLIOS caracteriza os efeitos da radiação solar em diferentes regimes de funcionamento representativos. Ao estudar várias situações contrastantes – verão quente, inverno frio, meia estação – os cálculos evidenciam as zonas mais sensíveis aos ganhos solares e os desequilíbrios térmicos que estes podem provocar.
Estes resultados podem então ser utilizados para fazer recomendações de controlo, tais como a adaptação do caudal de ar fornecido, a modulação do piso de arrefecimento ou a instalação de proteção solar. O objetivo não é simular o sistema de controlo em tempo real, masajudar a definir os seus parâmetros e prioridades, definindo as alavancas mais eficazes para estabilizar o conforto e limitar o consumo de energia.
Desta forma, a simulação CFD torna-se uma ferramenta de decisão para ajustar e dimensionar os sistemas de climatização, permitindo garantir a coerência entre o conforto térmico, os ganhos solares e o desempenho global do edifício.
Simulação CFD dos efeitos termo-aerodinâmicos de um átrio
Conceber estratégias híbridas: fornecimento, exaustão e ventilação natural
Os grandes espaços interiores têm muitas vezes uma inércia tal que podem tirar partido dos fenómenos naturais para regular o seu clima.
A EOLIOS estuda sistematicamente o potencial da ventilação natural e do arrefecimento noturno gratuito, para avaliar em que medida o ar exterior pode contribuir para o arrefecimento ou a renovação do volume. As simulações mostram como as diferenças de densidade do ar entre as camadas quentes e frias podem gerar uma corrente de ar térmica natural, que pode ser utilizada para evacuar o calor acumulado durante o dia.
Este modo de funcionamento passivo, associado a um controlo mecânico inteligente, permite desenvolver estratégias híbridas particularmente eficazes: ventilação natural durante a noite, ventilação assistida durante o dia, modulação das janelas em função da direção do vento.
Esta abordagem integrada, no cruzamento da física e da arquitetura, visa reduzir a dependência energética, garantindo ao mesmo tempo uma qualidade do ar e um conforto térmico constantes.
Conforto preditivo e conceção assistida por simulação
Compreender antes de construir
A simulação digital oferece a possibilidade de observar um edifício antes mesmo da sua construção. Reconstituindo virtualmente a geometria, os materiais e as condições climatéricas, a EOLIOS pode analisar o comportamento real de um espaço em altura, desde a fase de projeto.
Esta abordagem preditiva permiteantecipar fenómenos térmicos e aeráulicos susceptíveis de afetar o conforto dos ocupantes: aquecimento sob coberturas de vidro, zonas de estagnação do ar, desequilíbrios entre fachadas ensolaradas e zonas sombreadas.
Os estudos realizados constituem assim um verdadeiro laboratório virtual, no qual as escolhas arquitectónicas e técnicas podem ser testadas, comparadas e optimizadas antes de serem postas em prática. Esta abordagem permite dar uma visão física concreta a decisões que são muitas vezes guiadas por constrangimentos estéticos ou funcionais, garantindo que a conceção inicial se mantém compatível com um conforto duradouro durante a utilização.
Ajustar a conceção e torná-la mais fiável
Os resultados da simulação CFD não são imagens fixas: são utilizados para validar e ajustar o projeto. Os mapas tridimensionais de temperatura, velocidade e pressão permitem avaliar com precisão o desempenho do sistema de climatização, verificar a consistência do ar fornecido e identificar áreas de otimização.
Estas análises ajudam a tornar as escolhas de conceção mais fiáveis, identificando os parâmetros mais sensíveis – orientação dos bicos, caudais de ar, temperatura do ar de insuflação, fator solar do envidraçado. Cada configuração testada fornece uma compreensão mais detalhada do comportamento global do volume e orienta as decisões de dimensionamento e equilíbrio.
Esta abordagem científica, baseada na medição e na comparação, melhora a qualidade dos projectos e reduz as incertezas associadas a grandes alturas ou geometrias complexas. Garante que o edifício, uma vez concluído, reproduzirá fielmente o desempenho esperado.
Conceber o conforto como um critério de desempenho
Na abordagem EOLIOS, o conforto não é uma consequência do projeto: torna-se um critério central de desempenho. Os estudos CFD permitem integrar os conceitos de conforto térmico e de radiação desde a fase de esboço, ajudando os arquitectos e os engenheiros de AVAC nas suas escolhas de organização espacial, de distribuição do ar e de transparência das fachadas.
Esta abordagem colaborativa favorece uma conceção integrada, em que os constrangimentos físicos se traduzem em oportunidades arquitectónicas. Ao avaliar as condições de conforto antes da construção, torna-se possível orientar o projeto para soluções elegantes, sóbrias e eficientes.
Finalmente, a utilização da simulação digital acrescenta uma dimensão essencial de previsibilidade: garante que as condições de conforto, a estabilidade térmica e o desempenho energético serão atingidos, qualquer que seja o modo de funcionamento do edifício. Este controlo do clima interior antes da construção é uma vantagem decisiva para os projectos de átrios e grandes salas, onde a perceção dos espaços depende diretamente da qualidade do ambiente térmico e luminoso.
